橡膠螺桿對材質(zhì)的要求

　　由擠出過程可知，橡膠螺桿是在高溫、一定腐蝕、強烈磨損、大扭矩下工作的，因此，螺桿必須：

　　1)耐高溫，高溫下不變形;

　　2)耐磨損，壽命長;

　　3)耐腐蝕，物料具有腐蝕性;

　　4)高強度，可承受大扭矩，高轉(zhuǎn)速;

　　5)具有良好的切削加工性能;

　　6)熱處理后殘余應(yīng)力小，熱變形小等。

　　橡膠螺桿機筒常見規(guī)格

　　公制螺紋外徑是以毫米為單位，如6，8，10，12，18，20毫米等等螺距也是以毫米為單位，如0.5,0.75,1,1.5,2,3,等等

　　英制螺紋外徑是以英寸為單位，(每英寸等于25.4毫米)如3/16,5/8,1/4,1/2,等等所以用公制卡尺量外徑讀數(shù)常帶不規(guī)則的小數(shù)。

　　英制螺距是用每英寸含多少個牙表示。把卡尺定在25.4毫米，把一個尺尖對齊螺紋牙尖，另一個尺尖如對齊螺紋牙尖就是英制螺紋，如對不齊螺紋牙尖應(yīng)該是公制螺紋。

　　測量螺距時最好把螺紋的牙尖倒印在白粉筆上，粉筆上的印比較清晰，便于測量。測公制螺距應(yīng)該測量一段長度，如10，15，20，毫米等等，數(shù)一下含多少牙，算出螺距。

　　用英寸為單位規(guī)定螺紋規(guī)格的為英制螺紋，如：G1"。 用公制單位毫米規(guī)定螺紋規(guī)格的為公制螺紋，如：M30。

　　英制是一英寸(2.54厘米)內(nèi)有多少牙來定的,一般是55度角。公制是兩牙尖的間距是多少MM來定的螺距,一般是60度角。

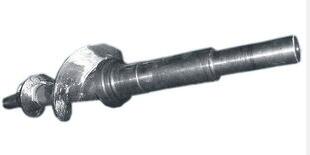

　　橡膠螺桿常用材料

　　目前我國常用的螺桿材料有45號鋼、40Cr、氨化鋼、38CrMOAl，高溫合金等。

　　1)45號鋼便宜，加工性能好，但耐磨耐腐蝕性能差。

　　熱處理：調(diào)質(zhì)HB220—270，高頻淬火HRC45--48。

　　2)40Cr的性能優(yōu)于45號鋼，但往往要鍍上一層鉻，以提高其耐腐蝕耐磨損的能力。但對鍍鉻層要求較高，鍍層太薄易于磨損，太厚則易剝落，剝落后反而加速腐蝕，已較少應(yīng)用。

　　熱處理：調(diào)質(zhì)HB220—270，鍍硬鉻HRC>55

　　3)氮化鋼、38CrMoAl綜合性能比較優(yōu)異，應(yīng)用比較廣泛。一般氮化層達 0.4—0.6毫米。但這種材料抵抗氯化氫腐蝕的能力低，且價格較高。

　　4)高溫合金材料優(yōu)于其它材料，該材料不用鍍層，主要用于注塑機生無鹵螺桿，該材料抗氧化耐腐蝕性能高，熱處理hra55`60。

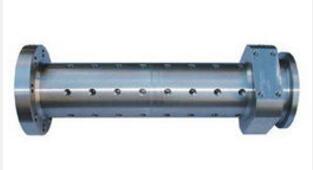

　　橡膠機筒工作說明

　　機筒與螺桿配合工作，機筒包容螺桿，螺桿在機筒內(nèi)轉(zhuǎn)動。當螺桿旋轉(zhuǎn)推動塑料在機筒內(nèi)向前移動時，由機筒外部加熱傳導(dǎo)熱量給筒內(nèi)塑料，再加上螺桿上的螺紋容積的逐漸縮小，使螺紋槽內(nèi)的塑料受到擠壓、翻轉(zhuǎn)及剪切等多種力的作用后被均勻混合塑煉，隨著向機筒前部移動的同時，逐漸熔融呈黏流態(tài)，完成對塑料的塑化。機筒與螺桿的正常配合工作，保證了擠出機的連續(xù)擠塑原料成型生產(chǎn)。
